高周波模具加工制造流程

高周波模具制作工艺比较复杂，不仅仅在于塑形，还要求模具表面的平整度极高，使高周波模具与焊接设备的工作台保持平衡，让高周波电流均匀释放。高周波模具制作流程：依据产品工艺要求设计-挑选合适的材料-模具材料粗加工-车床/铣床/加工中心雕刻-测频平整度。

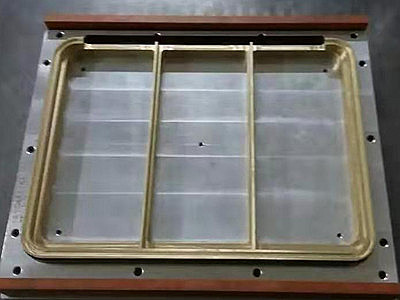

高周波模具常见有单面模具及上工装和下工装组合称为上下高周波模具。

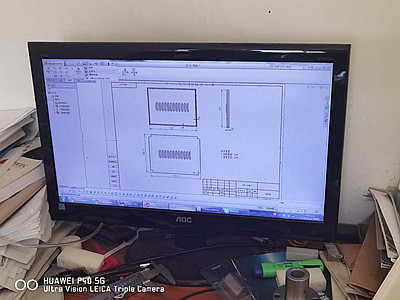

1、依据产品加工尺寸及生产工艺量身设计，专业高周波模具模拟设计，配合高周波功率及设备机型要求定制。

2、挑选高周波模具材料（常用铜材和铝材），铜材建议选黄铜，硬度强；铝材选6061或者7075航空铝，尺寸按照设计图纸大小来切割。

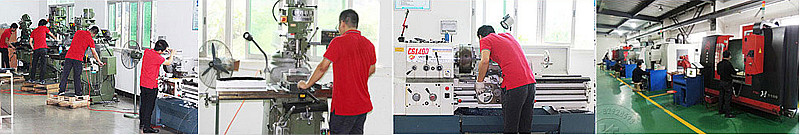

3、粗加工过程中依据设计图纸形状选择加工设备，常见粗加工设备有车床/铣床等。方形模具用铣床，圆形模具用车床。

4、粗加工完成金属板材再经过CNC精雕设备加工完成，保持模具表面的平整度要求。

5、精加工完成的模具经过三坐标检测模具的平衡度，确保模具误差控制在0.5mm以内。
