高频塑料热合机电路图丢了,谁来拯救它

  高频塑料热合机电路图对外行在维修设备过程中有一定的参考意义，如果用户不小心把电路图弄丢了，日后请维修师傅对设备维修时有一定阻碍；美之电厂家告诉你关于高频塑料热合机常见故障维修方法，让你轻松地拯救设备故障。

  高频塑料热合机电路图我们可以把它分成两大类；一类：高压电路图；二类：控制电路图；然而在使用过程中设备常见就是高压电路故障，今天就重点讲一些高频塑料热合机高压电路图相关故障排除法。

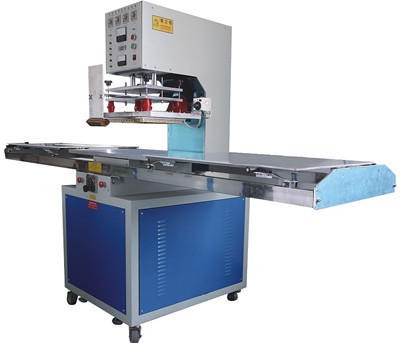

单头滑台高频塑料热合机图片

1、高频塑料热合机高压电路图：

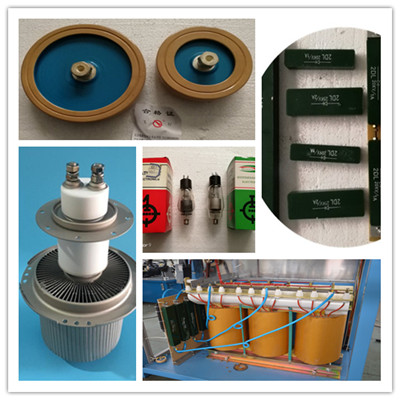

1.1我们先了解设备高压电路图中零部件名称，比如。1、电子管 2、变压器 3、二极管 4、接触器 5、电容 6、电感 7、震荡桶 8、管座；熟悉这些零部件的工作原理及构成，这样能更好查出设备故障。

1.2零部件电路结构是由380V电压经过接触器输送到高压变压器，经过二极管整流升压上万伏，正极端延伸至电容到管座，然后电子管发生震荡后产生电流，简单就是这么回事。

1.3简易结构图：380V电压--接触器--高压变压器--二极管--电容--电感--电容--管座--电子管--震荡桶--电流。以上零部件任何一个出现问题都不导致机器无法工作，出现高压故障可以查找上述零部件是否短路。

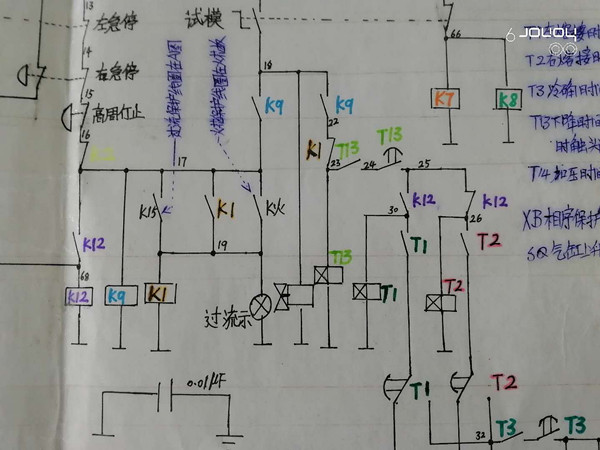

2、高频塑料热合机控制电路图：

2.1多年来对高频塑料热合机维修经验告诉你，这样的设备出现控制电路故障几率比较小，除非设备控制电路线被老鼠咬断，要不然基本用考虑电路问题，还有一种可能就是设备年数已久一些控制电路零部件老化损坏。

2.2控制电路零部件主要有哪些：1、时间制 2、继电器 3、按钮开关 4、行程开关 5、电磁阀 6、气缸 ；普通标准型高频塑料热合机控制电路零部件主要有这些，如果遇到控制电路故障可以测量上述这些零部件。

  美之电厂家18年的专业技术对高频塑料热合机维修有相当成熟经验，而且针对远程用户我们还开通线上维修服务，可以添加我们维修号:13914117969 ；满足不同用户的需求，一站式解决用户高频模具\生产工艺\非标设备定制.相关资讯：高频塑料热合机保护器不工作是啥原因？
